Ventilateurs à cartouche hydraulique pour excavateurs

Ventilateurs à cartouche hydraulique

Résumé:La conception de blocs de collecteurs hydrauliques est un travail créatif. En plus des calculs requis pour la conception et la vérification des trous, bon nombre des contenus du travail sont des calculs non numériques.Faites pleinement appel à la sagesse et à la créativité des concepteurs, et utiliser la technologie de conception assistée par ordinateur pour explorer la méthode de conception des blocs de collecteurs hydrauliques. Utiliser la conception virtuelle pour réaliser la conception fonctionnelle des blocs de collecteurs hydrauliques.La conception fonctionnelle comprend principalement la numérisation du schéma hydraulique, la conception de la plaque de soupape, la conception du trou de connexion du bloc de collecteur hydraulique et la vérification du trou intérieur du bloc de collecteur hydraulique.

Introduction au projet

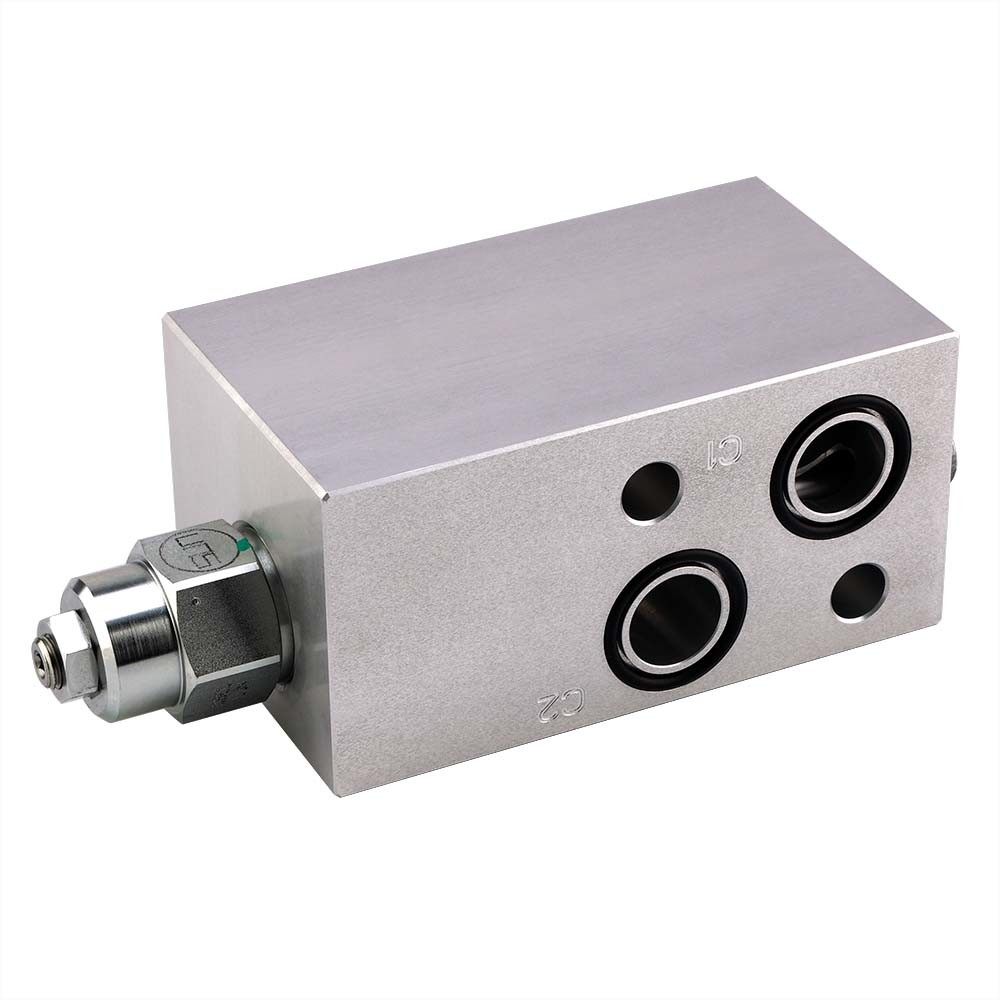

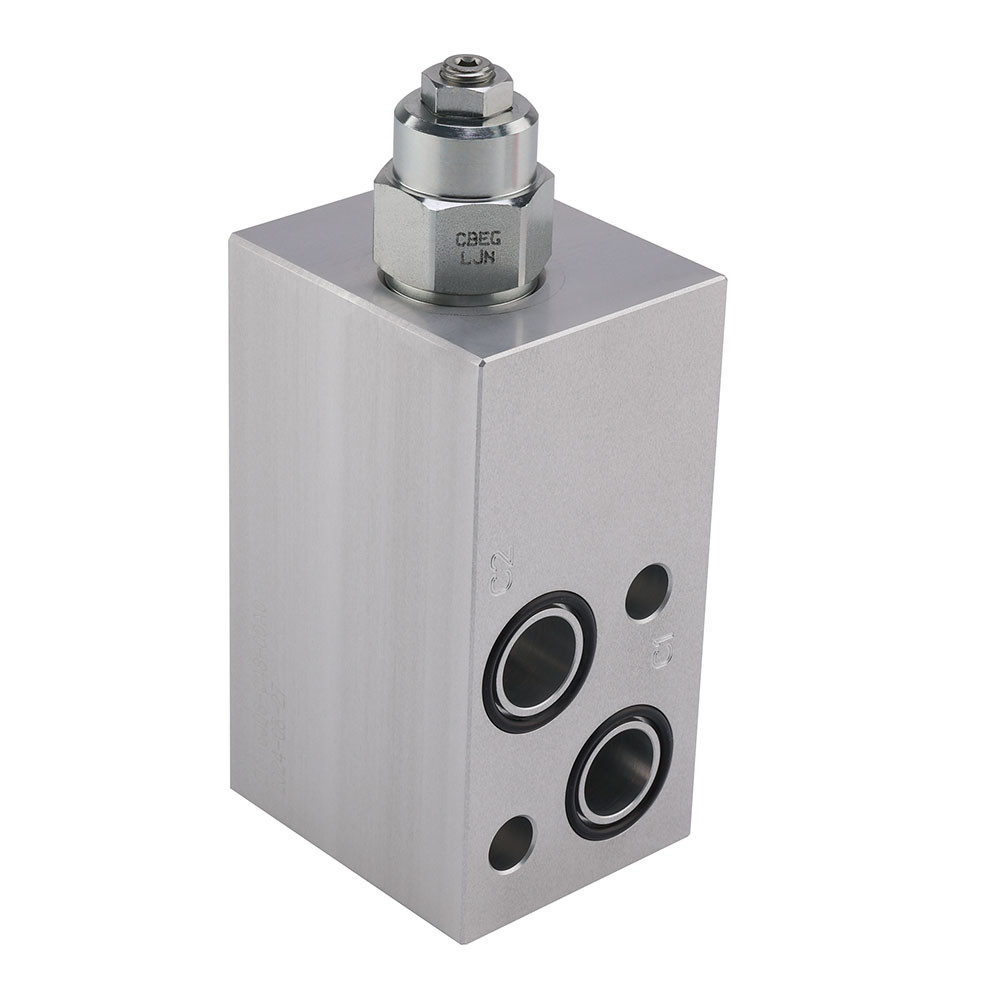

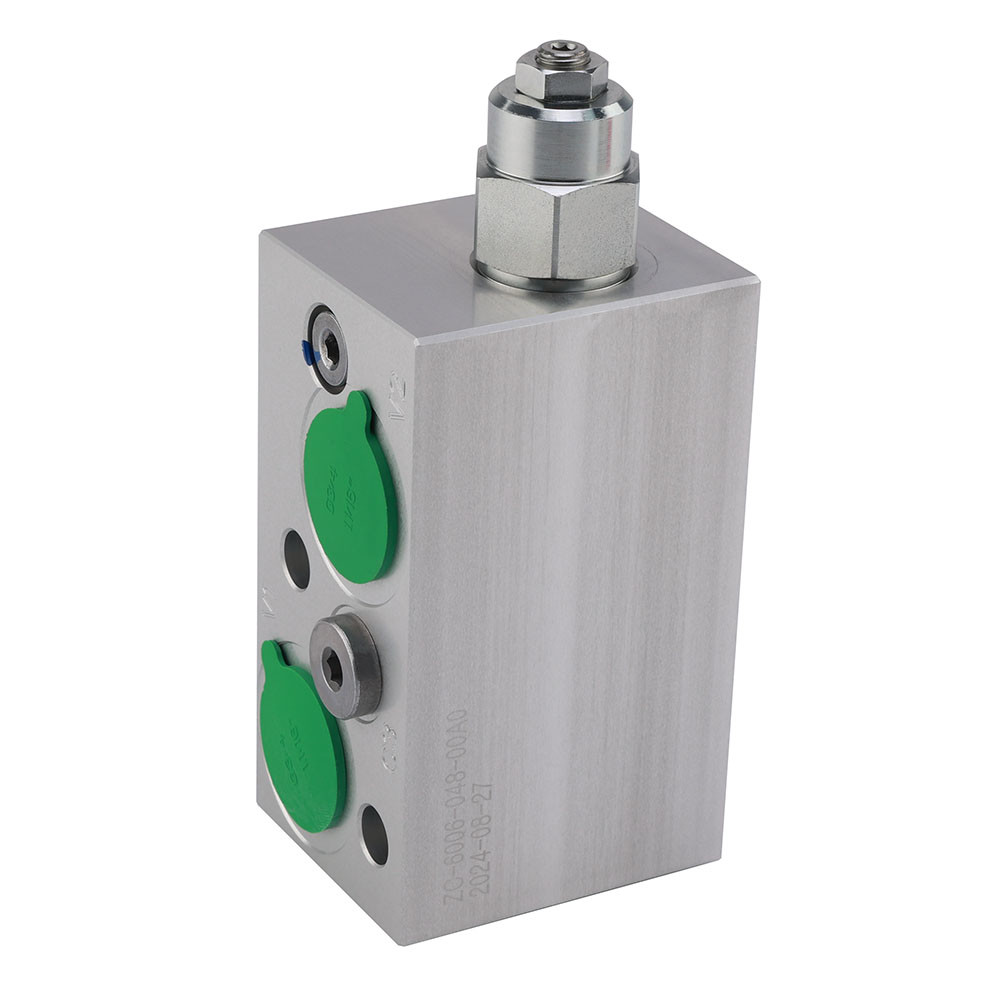

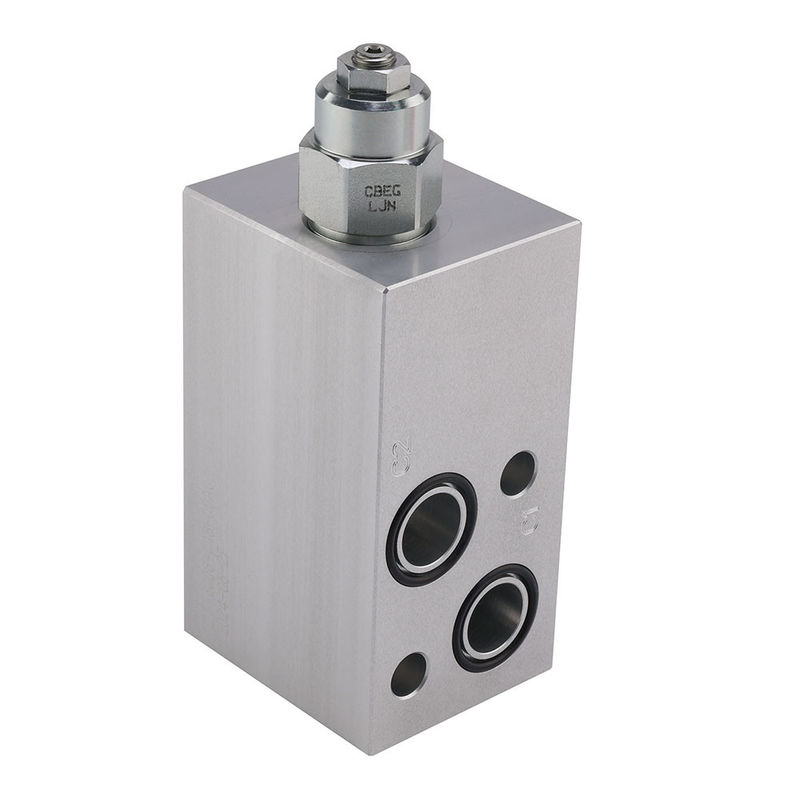

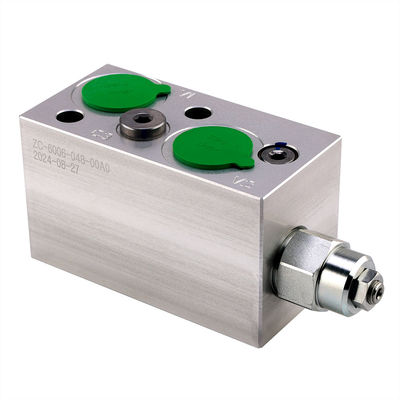

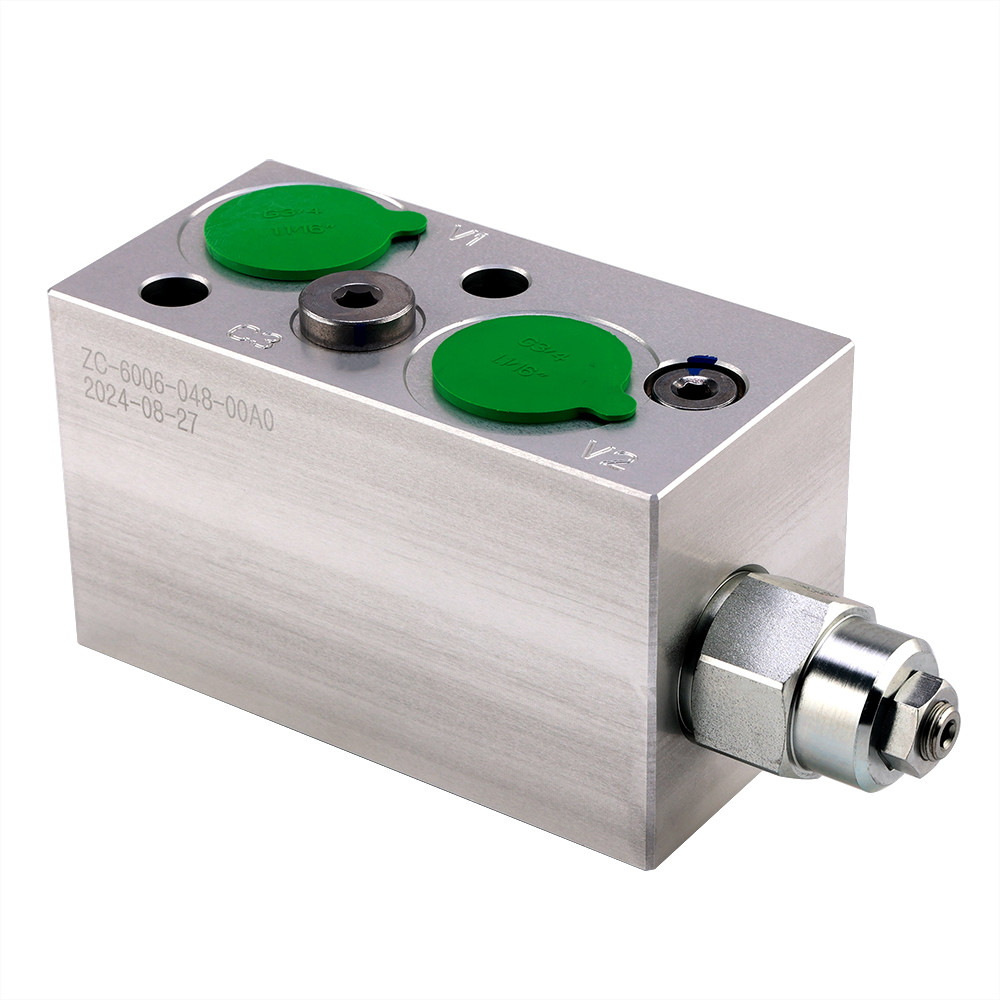

Le bloc de collecteur hydraulique (HMB) est un bloc de vanne avec de nombreux trous percés [1]. Divers composants hydrauliques tels que des vannes hydrauliques, des joints de tuyaux, des jauges de pression, etc.sont installés à l'extérieur [2]Ses trous internes sont connectés aux canaux des composants.Les systèmes hydrauliques utilisant des blocs de collecteurs présentent les quatre caractéristiques suivantes:. (1) Réduire la main-d'œuvre de l'installation des vannes et des pipelines et utiliser cette technologie pour améliorer et transformer les équipements existants. (2) Réduire la taille et le poids du système hydraulique,et réaliser plus de fonctions dans l'espace étroit près de l'actionneur. (3) Réduire l'installation de pipelines et de raccords de pipelines exposés et réduire les risques de fuite.(4) Démontrez et remplacez rapidement les composants sans endommager les connexions externes des pipelines pour améliorer l'applicabilité du système.
